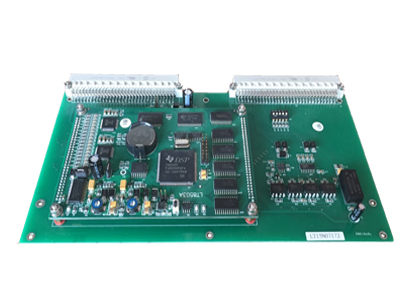

LT-8503A嵌入式计算机

  • TMS320F28335,系统时钟 150MHz
  • SARAM 34K*16位、 FLASH 256K*16位
  • 1 片 SPI 通讯接口;使用片内外设资源
  • 3 个 UART 通讯接口;使用片内外设资源
  • 2 个 ECAN 通讯接口;使用片内外设资源
  • 16 通道 GPIO/PWM 输出接口;片内 GPIO 资源
  • 8 通道 GPIO/CAP/中断输入接口;片内 GPIO 资源
  • 16 通道开关量输入接口;使用 16 位 XINTF 接口
  • 16 通道开关量输出接口;使用 16 位 XINTF 接口
  • 2片16位AD芯片,16通道同步采样
  • 产品概述
  • 数据资料
  • 产品Datasheet下载

产品概述

  LT-8503A工业级核心板板是龙腾蓝天科技公司设计的一款高性能、高集成度的多功能板。本板 CPU 采用 TI 公司的最新电机控制系列 DSP 产品采用 TI 公司的 DSP 芯片 TMS320F28335 作数据采样处理和控制芯片。 系统时钟最大 150MHz(6.67nS Cycle Time);片内集成浮点运算器; 片内集成 256K*16 位 FLASH,34K*16 位 SARAM 作为程序区和数据区; 128 位程序保密锁;3 个 32 位定时器(1 个通用,两个专用在 RTOS); 最多 8 个 32 位/9 个 16 位定时器(ECP 模块);片内看门狗等;因此本板无须使用 CPU 外部总线,即总线不出芯片,使控制系统的体积缩小、电磁兼容性提高。LT-8503A板是电机应用、励磁脉冲控制系统、电力保护系统的理想选择。

硬件

软件

应用

主系统
CPU:TMS320F28335,系统时钟 150MHz
SARAM:34K*16位
Flash: 256K*16位
扩展EEPROM: 64KB
扩展SRAM:  512K*16位
扩展NVRAM: 64K*16位
接口说明
硬件看门狗选择:W1 ( 短接有效
喂狗信号使用 DSP2812 的 IO 引脚 GPIO59
JTAG接口  J1
该接口是仿真器与 DSP 的接口,
仿真器由 TI 或其第三方供给,
用于调试用户程序和烧写片内程序 FLASH
外部接口  JP1  JP2
所有信号都没有做电气隔离,
接口电源按功能块分别供给,
而且接口信号电平由供给电源决定
模拟信号
输入量程:
默认为-5V~+5V,当使用-10V~+10V 输入量程时
需 短接 R43/R41 配置电阻
LED指示灯
电源指示灯: D1 当有5V电源输入时亮起
自定义指示灯:D4  IO 引脚 GPIO59,低电平点亮
D5  IO 引脚 GPIO58,低电平点亮
复位功能  S1键  手动
数字输出
继电器:C型(寿命大于10万次),
容量1A @120 VAC 或1A @ 24VDC,
支持常开或常闭触点
负载电阻:小于250欧姆
脉冲输入
工作湿度: 5~95% RH
存储温度: -50~100℃
抗震性能: 1G @ IEC-68-2-6,
正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击:5G @ IEC-68-2-27,半正弦波,30 ms
电源需求
电源输入:5 VDC,
系统功耗:600mA @ 5VDC,3W
可靠性
报警工具:内建蜂鸣器
温度监控:内建温度传感器,可用于温度监控
看门狗 : 硬件看门狗(WDT)监控
  MTBF:大于10万小时
安全性
硬件加密:内建独立硬件加密电路,保护用户IP
保修期  5年





可选型号
LT8503A:最新电机控制系列 DSP 产品 TMS320F28335,其片内集成浮点运算器 1个SPI、 3个UART、 2个ECAN 16通道GPIO/PWM、8通道GPIO/CAP/中断、16通道DI和16通道DO



产品Datasheet下载

LT-8503A
