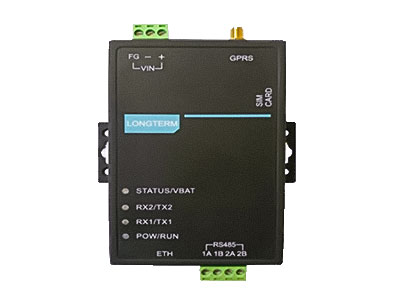

LT-5196物联网网关

  • 以ARM926EJS为核心的系统级单芯片,主频300MHz
  • 内置64Mbyte DDR2,56Kbyte SRAM
  • 支持PRNG/DES/3DES/AES/SHA/HMAC加密
  • 2路RS485通讯端口,内部全隔离保护设计
  • 1路10M/100M自适应工业以太网,标准RJ45接口
  • 支持无线GPRS/1个SIM卡接口,1个天线接口
  • 支持完整的TCP/IP协议,支持PPP协议
  • 支持SLC、MLC等类型的NAND FLASH
  • 内置WDT,溢出时间小于14秒,支持空闲唤醒和掉电唤醒
  • 工作温度:-40℃~+85℃
  • 产品概述
  • 数据资料
  • 产品Datasheet下载

产品概述

    LT-5196物联网网关是一款基于RISC架构五级流水线的芯片作为主处理器的嵌入式计算机。该CPU是以ARM926EJS为核心的系统级单芯片,内置64MB DDR2,提供加解密软件,提供AES、DES/3DES加解密,最高支持300MHz的频率。系统提供有线网络通讯,同时也提供无线GPRS通讯,具有体积小、功耗低、效率高等特点,适用于电力集中器、HMI、工业控制、网关等场合。

硬件

软件

应用

硬件特性
NUC970 CPU:
32bit ARM926EJ-S,主频300MHz,1.1MIPS/MHz,最高支持300MHz
16KB I-cache,16KB D-cache
支持MMU,支持JTAG Debug
内存:
内置64Mbyte DDR2,56Kbyte SRAM
高达150MHz的SDRAM时钟
FLASH:
128Mbyte NANDFlash,最大支持512Mbyte(可定制128M/256M/512M)
支持SLC、MLC等类型的NAND FLASH
网络:
1路10M/100M自适应工业以太网,标准RJ45接口
15KV TVS保护,内部全隔离保护设计
加密:
支持PRNG/DES/3DES/AES/SHA/HMAC加密,最高256位加密模式
看门狗:
内置WDT,溢出时间小于14秒,支持空闲唤醒和掉电唤醒
RTC:
实时时钟,内置供电电池
UART:
1路串口为系统console口
RS485:
2路RS485通讯端口,内部全隔离保护设计
工作环境
工作温度:-40℃~+85℃
工作湿度:5%~90%
存储温度:-45℃~+85℃
存储湿度:8%~95% @40℃
软件规格
Linux(预装)
操作系统:3.6
文件系统:JFFS2,YAFFS2,NFS,Ext2,Ext3
协议栈  :TCP,UDP,IPv4,SNMPv1/v2/v3,
ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,
NFS,SMTP, Telnet,FTP,TFTP,PPP,PPPoE
T-GATE(可选)
T-GATE是物联网采集系统,内置一个庞大的规约库,
广泛用在智慧城市、智慧农业等各种智慧应用当中。
T-RMAN(可选)
T-RMAN是远程管理核心组件,可以远程传送文件,
远程更新内核,远程管理和调试设备。

支持的协议库(可选)
² CDT91
² DLT645  1997版本
² DLT645  2007版本
² DNP3
² IEC60870_5_101
² IEC60870_5_102
² IEC60870_5_103
² IEC60870_5_104
² ModbusRTU
² ModbusTCP
² ModbusASCII
² OPC_XML_DA
² SNMP
² PLC_AB_DF1

² PLC_AB_ETH² PLC_AB_LOGIX_CIP
² PLC_FUJI_SPH2000
² PLC_GE_ETHERNET
² PLC_MITSUBISHI_FX
² PLC_MITSUBISHI_Q_TCP
² PLC_OMRON_HOSTLINK
² PLC_SIEMENS_S7_200_PPI
² PLC_SIEMENS_S7_200_TCP
² PLC_SIEMENS_S7_300_TCP
² PLC_SIEMENS_S7_400_TCP
² PLC_SIEMENS_S7_1200_TCP
² PLC_SIEMENS_S7_1500_TCP
² PLC_SIEMENS_S7_SMART
² BACNET_MSTP
² BACNET_BIP
² BA_CJT1882004
² 212环保规约
² OPC
² 住建部能耗规约


可选型号
LT-5196:
​LT-5196是一款基于RISC架构五级流水线的芯片作为主处理器的嵌入式计算机, 300MHZ、1路以太网口、2路RS485、1路UART 、支持无线GPRS



产品Datasheet下载

LT-5196
