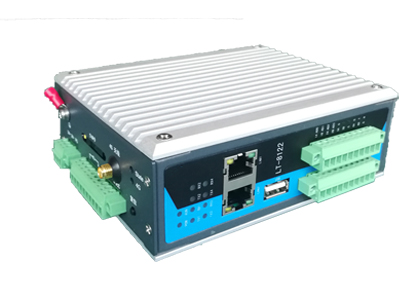

LT-8122通讯管理机

  • 采用低功耗ARM926EJ-S核,主频最高至300MHZ
  • 内置64MB DDR2和56K SRAM ,NAND flash:128MB
  • 支持2路10/100 Mbps全速以太网控制器
  • 支持4路485,其中2路可跳线作232使用
  • 4路开入、4路开出(5V电压)
  • 4路模拟量(5V或4-20mA采集)
  • 支持4G(全网通)远程无线数据传输支持
  • 1路USB接口 内置1个看门狗及硬件加密
  • 支持 -40~80℃ 工业宽温应用
  • 预装Linux操作系统
  • 产品概述
  • 数据资料
  • 产品Datasheet下载

产品概述

LT-8122通讯管理机是采用基于RISC 架构工业级Nuvoton处理器,主频为300MHz,支持2路10/100Mbps自适应工业以太网接口,4路串口(RS-232/485可选择),具有强大的运算、存储能力、本地及远程无线通信能力,可实现现场数据的实时采集与处理、复杂控制算法以及海量现场数据存储,配合丰富的外围接口及通信功能,非常适合于需要较高运算能力的数据采集与控制系统、通讯系统、远程设备监控等应用场合。强固型金属外壳及内部电路“三防”处理,尤其适合现场恶劣环境。

硬件

软件

应用


主系统
CPU:工业级Nuvoton处理器,300MHz主频
RAM:64MB DDR2 SDRAM
Flash:128MB Flash,
存储:大容量SD存储,最大128GB
网络接口
LAN :10/100Mbps自适应工业以太网,RJ45
保  护:15KV 空气放电及 8KV 接触放电保护
串行接口
标  准:RS-232(TxD、RxD、GND)
RS-422(A、B、Y、Z、GND)
RS-485(DATA+、DATA-、GND)
光电隔离:每通道独立光电隔离
串口保护:所有信号线均提供 15KV ESD
流向控制:RS485自动数据流向控制
通信协议:Modbus RTU/ASCII协议支持
GPRS
射频波段:850/900/1800/1900MHz
标  准:Class 8/10
3G(可选WCDMA)
技术体制:WCDMA/HSDPA/GSM/GPRS/EDGE
射频波段:2100/1900/850MHz
峰值速率:3.6Mbps(下行)/384Kbps(上行)
峰值速率:100Mbps(下行)/50M bps(上行)
WIFI(WLAN)
兼容标准:802.11a/b/g
射频类型:DSSS、CCK、OFDM
传输速率:150Mbps
传输距离:200米(空旷无遮挡区域)
干节点:逻辑0(短路到GND),逻辑1(断开)
湿节点:逻辑0 (3VDC以下),逻辑1(10~30 VDC)
保  护:4KV光电隔离;36 VDC过压保护继电器:C型(寿命大于10万次),
容量1A @120 VAC 或1A @ 24VDC,
支持常开或常闭触点
模拟输入
信号类型:单端/差分信号输入
分辨率:16位
信号形式:0~5V,0~10V,±5V,±10V,4~20mA
采样率:每通道不低于100次/秒
模拟输出
分辨率:16位
信号形式:0~10V,4~20mA
负载电阻:小于250欧姆
脉冲输入
工作温度:-40~85℃
工作湿度:5~95% RH
存储温度:-50~100℃
抗震性能:1G @ IEC-68-2-6,
正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击:5G @ IEC-68-2-27,半正弦波,30 ms
电源需求
电源输入:9~48 VDC,推荐使用12 VDC /24VDC
系统功耗:250 mA @ 12 VDC,3W
可靠性
看门狗 :硬件看门狗(WDT)监控
MTBF:大于10万小时
安全性
硬件加密:内建独立硬件加密电路,保护用户IP
保修期  5 年
可选型号
LU-5189:
基于RISC架构的嵌入式计算机,2网口 4串口 8AI 16DI  4路DO  4路12V/24V输出
